CQRS 简介和案例分析

CQRS全称是指Command Query ResponsibilitySeparation.CQRS的核心是一个简单的概念, 使用一个模型来读信息, 使用另一个模型来更新信息. 它是CQS原理在各个软件领域中的应用而产生的一种模式. CQRS把整个系统分成两个部分: 命令部分和查询部分. Command部分关注更新, Query部分关注读取.

其实你可能早就接触过CQRS相关的概念,熟悉数据库的读者不会对索引陌生. Query部分:如果数据表有索引, 读数据表更加的快速. Command部分:如果数据表有index,update表时需要更新index, 所以update更加的慢.

本文主要从CQRS在高伸缩性系统和领域驱动设计(DDD)两方面的应用阐述其优势。

CQRS的出现有以下两种驱动力

  1. 多参与者协作的环境 多个参与者会使用和修改相同的数据集. 参与者可以是行为人用户, 或者是软件.
  2. 数据总是过时的 在多协作的环境中, 数据一旦显示给了一个用户, 相同的数据可能已经被其它的参与者修改了, 说明数据已经过时了. 在哲学领域有一个命题, 你是否能踏进同一条河两次? 在多协作的环境中也有类似的问题, 你看到的数据总是过时的.

案例: 在查询出还有电影场次后, 你开始填自己的记录信息, 这时可能别人已经订购了你已经选择的座位, 或者这个时候, 一个事件到达银行说你信用卡有拖欠, 但最后你提交了这次订购，结果订购失败。

CQRS与模型 #

在与command模型的交互中产生了事件, 顺序事件的累积可以捕获状态的所有变化, 这种交互模式称为事件源(Event Sourcing) .

事件源(Event Sourcing)使得系统有了审计的功能, 回放事件可以使系统恢复到某个时间点的状态. 事件源(Event Sourcing)使command部分引入了异步的机制, 队列中的消息不需要马上处理, event handler可以异步的消费事件.当commands部分产生错误后, 直接向客户端回个错误并不友好, 这时可以引入回滚和重试机制. 在系统恢复正常之后, 队列中的消息重新发送并且用户接受到确认.

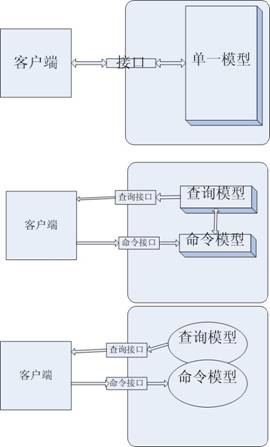

单一模型(图1)，模型的分离(图2)，模型的融合(图3)

Query与Command两种行为的分离使得两个服务公用模型的分离也成为自然(图2)。单一模型(图1)分离成了两个模型:查询模型和命令模型.接口相应也分离成查询接口和命令接口. 客户端通过命令接口路由变化信息到命令模型. 查询模型和命令模型之间往往通过异步方式同步数据. 客户端通过查询接口读取查询模型以得到更新后的数据.

但是模型在上下文中孤立的存在并不多见，更多模型之间会有相互的渗透，融合(图3)。共享内核表示了命令模型和查询模型之间重合的部分. (DDD) 在DDD领域中, 通用子系统可以代表更通用的服务. 在存储系统中, 通用子系统代表了在存储介质上的数据结构的融合, 公用.

结合Event Souring 和模型共享内核来了解一下通用存储引擎的设计思路

案例: BigTable和Cassandra的通用存储引擎

通用存储引擎图4

数据写入时需要先写操作日志, 操作日志可以看成是Event Souring的持久化保存.成功后应用到内存中的MemTable中. 当内存中的MemTable达到一定大小, 需要将MemTable dump到磁盘中生成SSTable.由于数据同时存在MemTable和可能多个SSTable中, 读取操作需要按老到新合并SSTable和内存中的MemTable数据. 可以看到写操作对应的命令模型是MemTable, 读操作对应的查询模型是MemTable和多个SSTable,MemTable在读写时成为了共享模型, 以达到’提高写性能, 亦不降低读性能’的目的.

CQRS与RESTFUL #

在REST风格的系统中, 资源动词, 名词, 表现三个维度上的分离, 形成了资源行为(统一接口), 资源状态, 资源表现形式. REST的6个约束中包括统一接口, 能够使客户端和服务端独立的演化。统一接口包括PUT, GET, POST等Http方法. PUT, POST类的接口可以归为command部分, GET 类的接口可以归为query部分. CQRS使得资源行为维度能够再分, 形成对服务层, 模型层, 数据存取层(DAO), 数据源层的纵向切分, 形成command和query两个子系统.REST统一接口是系统的水平接口，CQRS可以看成是系统的垂直接口。 在系统中, C和Q的分离可以看成是对系统中最粗粒度层次的划分.

案例:Facebook缓存架构

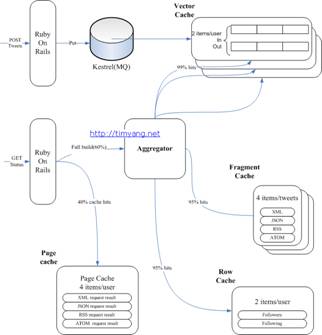

Facebook缓存架构图5

• 整体REST架构分成PUT(Query部分), POST(Command部分)两个部分. • Cache分Page cache, fragment cache, row cache, vector Cache, cache命中率见图。 • Page Cache和Fragment cache存放了API各种请求格式的数据，包括4种资源表现形式 XML, JSON, RSS, ATOM。 • 发表Tweets是先放入Kestrel, 再异步处理，Kestrel用的也是memcached协议。Kestrel可以看成Event Souring, Vector Cache是Command部分和Query部分之间的共享模型.

CQRS与一致性 #

根据弱CAP原理，在分布式系统中，往往需要达到(一致性, 可用性,分区容忍性)三者的平衡，增强其中的一方就会削弱另外两方。在分布式系统中, P总是需要保证的, 所以需要在C和A之间做取舍. CQRS中的S(分离)隐喻了P, 即分区容忍性.

贯彻CQRS的系统通过多种方式来实现各种级别的一致性，其中包括MS, MM(MMS, MMM), 两阶段提交, Paxos

强一致性：假如A 先写入了一个值到存储系统，存储系统保证后续A，B,C的读取操作都将返回最新值。 弱一致性：假如A先写入了一个值到存储系统，存储系统不能保证后续A，B，C的读取操作能读取到最新值。 最终一致性：最终一致性是弱一致性的一种特例。假如A首先write了一个值到存储系统，存储系统保证如果在A，B，C后续读取之前没有其它写操作更新同样的值的话，最终所有的读取操作都会读取到A写入的最新值。

MS #

在分布式系统中，通过读写多个数据副本来做到读写分离。 MS方式中, Master会承担起写请求(Command部分)的负载, Slave会承担起读请求(Query部分)的负载. 多个slave副本通过同步, 异步, 半同步的方式达到与Master数据的一致性.异步同步对延时和吞吐量这两个性能指标有好处. 在读多写少的系统中, 增加读的副本可以相对廉价的提高Query部分(读请求端)的水平可伸缩性. 如果有大量突增请求, 可以相应调高读的副本数.–query部分的可伸缩性

MM #

Multi-master指一个系统存在多个master, 每个master都具有read-write能力，可以根据时间戳或业务逻辑合并版本。具备最终一致性。

案例 BigTable: 同一个时刻同一个tablet只能被一台Tablet Server服务. 强一致性的分布式索引. GFS: MS实现的弱一致性分布式存储系统. Dynamo和Cassandra: MM实现的具备最终一致性的存储系统. 可能出现同一个key被多台机器操作的情况.多台机器上执行的顺序是无法保证的. 需要依赖基于vector lock的冲突合并方法解决冲突. 默认的解决方案是”last write wins”, 即在读的时候合并多个写者产生的多个版本的数据.

–To do

CQRS与数据存储 #

Command部分:　相对关注事务处理,持久化为关系结构数据. 在数据库中, 使用第3范式. Query部分: 相对关注性能. 使用反范式的方式来最小化数据的级联. 在数据库中, 可以使用第一范式, 也可以结合使用nosql技术.

案例:　Mysql + Redies混合存储(sql + nosql混合存储)

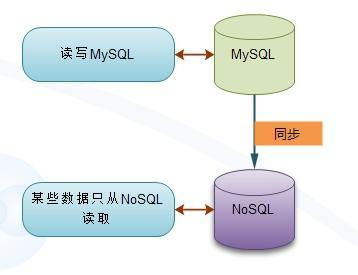

Mysql + Redies混合存储图6

MySQL把数据同步到NoSQL中,这种架构适用于需要把数据同步到多种类型的存储中。 Nosql通过装做是mysql的slave, 从mysql同步数据.MySQL到NoSQL同步的实现可以使用MySQL UDF函数，MySQL binlog的解析来实现。

CQRS与分布式事务 #

两阶段提交是实现分布式事务的常用方式, 协议比较通用. 但两阶段提交中所有事务序列化的通过master coordinator, 是吞吐率和延迟的杀手.

CQRS是完全建立在BASE(Basic Availability, Soft-state, Eventual consistency)事务基础上的. 在CQRS实现中, 通过降低对写端的压力, 减少锁的竞争和死锁的可能, 来增加写端的性能.各种实现方式会有自定义的协议, 相对于两阶段提交灵活但不够通用.

在对性能要求不高的系统中, 应该采用两阶段提交加快开发. 在对性能要求不是很高系统中, 应该考虑采用消息队列.

案例1:　ebay分布式事务 消息队列上的CQRS + 消息应用状态表

  1. 更新业务表A

  2. 更新业务表B的事件放入消息队列

  3. 提交事务1(包括步骤1, 2)

  4. 查询队列中的消息, 更新业务表B.

  5. 插入消息应用状态表message_applied

  6. 提交事务2(包括步骤5, 6)

  7. 如果上述事务成功之后, dequeue message

  8. 删除消息应用状态表中的事件

在关注第2点和第4点之后, 可以看到队列的插入(command)和查询(query) 放在了两个事务中.

案例2: 淘宝分布式事务 日志表上的CQRS + 去重表

  1. 更新业务表A

  2. 更新业务表B的事件放入日志表, 并自动生成一个唯一的transactionID。

  3. 提交事务1(包括步骤1, 2)

  4. 消息中间件保证从主机1上读取更新业务表B的事件和transactionID, 并且这个消息路由到主机2.

  5. 更新业务表B

  6. 将transactionID插入去重表

  7. 提交事务2(包括步骤5, 6)

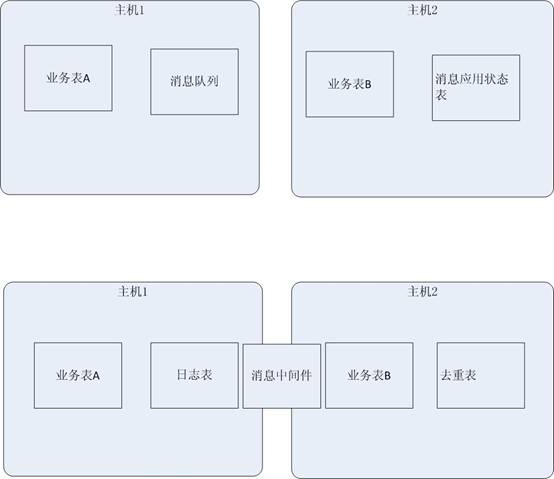

ebay分布式事务图7, 淘宝分布式事务图8

这两个实现方式, 它们有之间的共性, 就是有一个元素被分步骤的使用了CQRS.在案例1中是消息队列，案例2中是日志表. 从CQRS的角度看, 这两种实现方式没有本质的区别, 方式2可以看成是方式1的变体.

案例2中的去重表等价于案例1中的消息应用状态表. 案例2看似复杂, 多了步骤4, 实际是保持事务1,2同步临界区的最小化, 等于是把案例1中查询队列中的消息(步骤4)剥离出事务, 防止不必要的查询错误导致回滚整个事务. 案例1的事务1牵涉到了业务表A和队列的混合型业务事务,实现复杂。案例2的两个事务都是数据库的系统事务, 可以使用两阶段提交, 相对通用. 案例2的去重表没有删除过, 能保证最终的消息都是已经成功的事务.案例1 有dequeue message步骤, 并在事务外, 在出现故障后, message_applied会留下一些垃圾内容. –

CQRS与CDN #

在大规模web站点中, 动态数据和静态数据(图片)的分离是优化的通用策略. CQRS能够在Query端做到极致的优化, 例如缓存, 分区, 备份(replication), 分布式的CDN. CDN是一种离用户相对近的边缘缓存, 能提高用户体验.

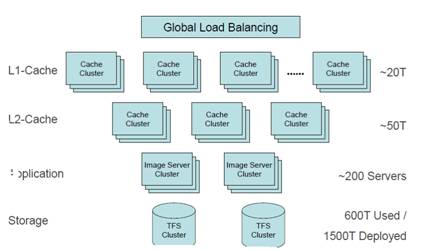

***案例: *** 淘宝CDN

CQRS原理 #

CQRS来源于Bertrand Meyer提出的CQS原理。CQS原理从OOP中推导出来，大致是说如果你返回一个值你就不能改变状态。如果你改变了状态，你的返回值必须是void类型的。

CQS原理其实在很多领域都有应用, 包括OOP中字段的的setter/getter,Java String(copy-on-write), Java thread(ConcurrentHashMap 读写分离锁), snapshot(copy-on-write), 数据库索引, 数据库sql(DML, DDL)中都可以看到CQS原理的影子.

小结: #

CQS中的分离(S)粒度,小到对象状态的setter和getter方法, 大到子系统的形成. 就如Greg谈到的， CQRS本身是个简单的小模式，有趣的是在结合两个服务时所要考虑的架构属性。 CQRS在复杂性管理和提高系统伸缩性有着独特的优势。

参考: #

  1. clarified CQRS
  2. CQRS
  3. CQRS Documents by Greg Young
  4. NoSQL架构实践（一）——以NoSQL为辅
  5. DDD – domain driven design (共享内存) – Even Eric
  6. Rethinking architecture with CQRS
  7. Twitter架构图(cache篇)
  8. Event Sourcing – Martin fowler
