目录#
混合云#
定义: 多个云之间互联的IT架构
分类[1]#
按形态分类#
- 公有云之间的混合
- 同构公有云混合
阿里云上海 + 阿里云北京（专线） - 异构公有云混合
阿里云上海 + 腾讯云新加坡(专线/VNP)
- 同构公有云混合
- 私有云之间的混合
- 公有云和私有云的混合(主流)
- 优点：
私有云的数据安全性 + 公有云的丰富产品 - 缺点：
性能
复杂性
- 优点：
- 公有云和传统IT的混合
按技术平台分类#
- 同构混合云: 技术架构平台一致(首选)
最佳的混合云方案 - 异构混合云: 技术架构平台不同
- 首选同构混合云
- 如果要异构
兼容方案：
在公有云上部署相同的PasS应用(VMware)
企业容灾
按架构层分类#
- IaaS层混合
IaaS整合在同构混合云里相对容易
IaaS整合在异构混合云里相对困难 - PaaS层混合(未来趋势)
K8S混合， Redis混合
按运维主体分类#
- 专有云主营(主流)
- 公有云托管
场景#
- 业务呈峰谷交错， 需要利用云上资源， 进行弹性伸缩 [弹性]
- 面向互联网的业务在云上， 有更好的访问体验和网络资源， 云下部署企业核心系统或数据库
- 影音、照片、文件， 云上存储或备份 [大网盘]
- 多分支机构就近接入阿里云， 网络打通互访， 共享云上资源 [公司分支之间vpn互联]
- 云下、云上数据融合(物联网、智慧生活), 进行大数据分析
- 第三方公有云平台与阿里云混合，能力互补， 联合运营
- 数据备份， 应用容灾 [容灾备份]

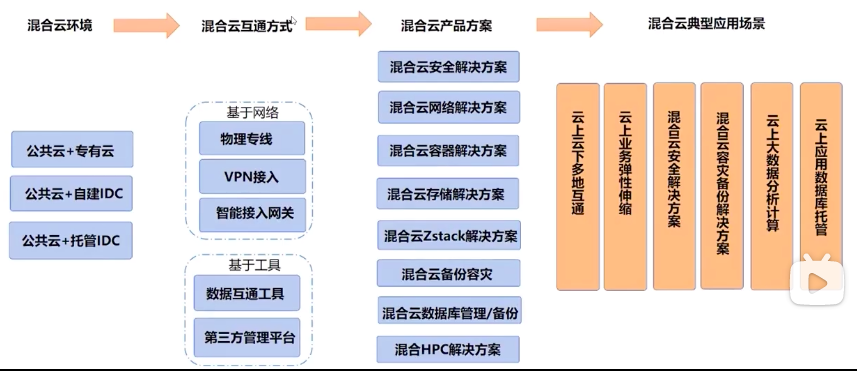

阿里云混合云整体解决方案[2]#
混合云产品(阿里)#
网络通#
| / | 场景 | 优势 | 带宽 |
|---|---|---|---|
| 高速通道-物理专线 | 大中型企业, 多地容灾, 高可用, 高弹性 | 直连，不需要绕行公网 支持BGP路由 |
100M, 10G - 100G |
| VPN网关 | 本地IDC上云， 移动客户端上云 | 安全IPSec, SSL-VPN 成本低 配置简单 网络质量受限于公网 |
最高100M |
数据通#
- 混合云备份(HBR)
- 数据传输服务(DTS)
业务通#
- DevOps平台
- 容器服务
混合云 vs. 多云#
| / | 关注点 | 细节 |
|---|---|---|
| 混合云(连) | 关注资源互联 | 通过专线或VPN来连接 |
| 多云(管) | 关注云资源的管理 | 通过CMP云管平台、OpenAPI来管理多个云 |
阿里云混合云解决方案[2]#
- 本地存储容量无限扩展
- 相关产品
- 使用存储网关， 小成本网关
- 使用混合云存储阵列， 专业存储
- 相关产品
- 线下数据海量迁移上云
- 相关产品
- 闪电立方
- 相关产品
- 云上云下数据库同步、 灾备
- 相关产品
- DTS
- 相关产品
- 数据云下采集, 云上加工
- 相关产品
- MaxCompute , RDS, 数据迁移, 数据集成, QuickBI
- 相关产品
- 云上灾备中心
- 相关产品
- ECS, OSS, 高速通道，容灾网关(关键)
- 相关产品
- 云上云下双活互备
- 相关产品
- 云解析DNS, ECS, VPC，高速通道(时延)， DTS
- 问题
应用要进行改造
- 相关产品
- 云上云下统一的安全管理
- 相关产品
- 安骑士 ， Web防火墙， DDoS高防
- 相关产品
- 多云平台， 统一管理
解决方案架构[1]#
弹性架构#
- 弹性架构实现
- ECS弹性架构
- 容器弹性架构
- k8s弹性伸缩：
hpa， vpa， ca - rancher弹性伸缩：
webhook微服务的方式 服务和主机的弹性伸缩 - ACK
- ASK
- ECI
- k8s弹性伸缩：
- 数据库弹性架构
- 网络弹性架构
- 架构方案
- 弹性组网
- 弹性架构设计
- 单一入口的混合云弹性伸缩
- 多入口的混合云弹性伸缩
- 基于K8s实现混合云弹性伸缩
负载均衡的方式路由到2个集群
virtual kubelet
Kubernetes Cluster Federation
容灾备份架构#
安全防护架构#
多云管控架构#
混合云组网架构#
参考#
1.《混合云架构》
2. 阿里云云上常见架构设计及优化-课时9：混合云架构及解决方案 bilibili
