腾讯云TCP3-构建腾讯云上高可用架构

三、构建腾讯云上高可用架构(15%)#

1.云上高可用概述#

1.1 构建腾讯云上高可用架构相关概念#

可用性的含义，可用性的计算方法 ☆☆
同城灾备、异地灾备，消息队列：MQ、Kafka ☆☆

1.2 面临的挑战#

高可用面临的挑战 ☆

• 高可用面临的挑战
  • 高可用的目标
    99.99%系统可用性年不可用时间-0.876小时
    基本可用: 99%
    较高可用性: 99.9%
    高可用性: 99.99%
    极高可用性: 99.999%
  • 事故及问题归类
    • 内部
      代码问题
      配置问题
      性能问题
    • 供应商
      通道/专线抖动
      运营商故障
      机房整体故障
    • 外部威胁
      攻击
      劫持

1.3 构建高可用的架构目的#

为什么需要高可用架构？ ☆☆

• 高可用的整体规划
  • 成本曲线 反比 业务中断影响(损失)
  • 不同阶段客户推荐容灾方案
    • 初创期
      1. 数据容灾
      2. 环境容灾
      3. 安全保障
    • 成长期
      1. 数据/环境容灾
      2. 安全保障
      3. 同机房多集群
      4. 同区域多机房
    • 稳定器
      1. 数据/环境容灾
      2. 安全保障
      3. 同机房多集群
      4. 同区域多机房
      5. 跨区域多机房
    • 总体规划
      • 分层设计思路
        接入和服务分层解耦
        服务和数据分层解耦
        分层高内聚 低耦合
        分层支持灵活扩展
        分层支持冗余容灾部署
        分层支持set化部署

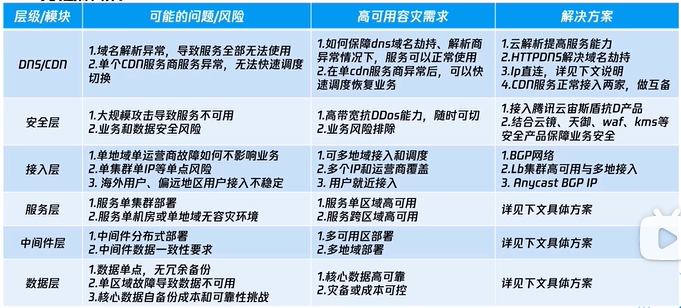

    • 分层解析

2.构建外层高可用架构#

2.1 外层高可用架构的设计原则#

外层网络面临的问题 ☆
外层高可用的设计思路：DNS的解析过程、出现解析问题如何解决？为什么会出现访问慢的问题？应该如何解决？ ☆

• 外层网络面临的问题

  • 外层网络
    从用户发起请求到服务接入之间的网络
  • 用户外层访问, 面临的问题

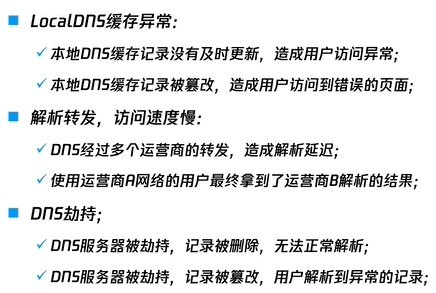

    • 域名解析异常

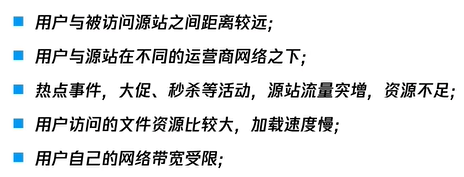

    • 访问速度慢

• 外层高可用的设计思路

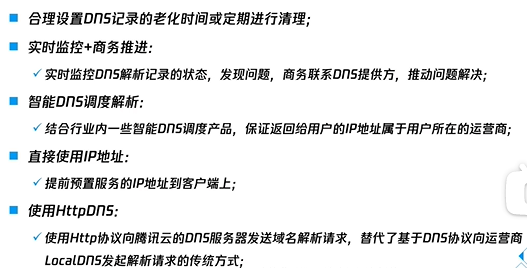

  • 域名解析问题的解决方法

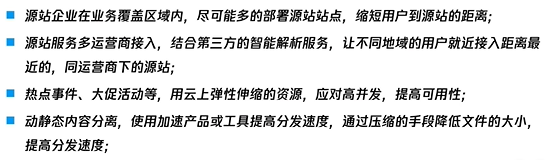

  • 针对访问速度慢的问题

2.2 设计外层的高可用架构#

外层设计相关产品 ☆☆
云解析、HttpDNS和CDN架构 ☆☆☆

3. 构建接入层高可用架构#

3.1 接入层高可用架构的设计原则#

接入层面临的问题、接入层高可用设计思路 ☆☆

• 接入层面临的问题

  • 接入层
    指的是提供服务的负载均衡层
  • 接入层要考虑的问题
    负载均衡冗余
    负载均衡的安全问题

• 接入层高可用设计思路

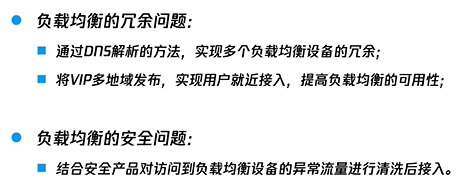

  • 2个解决方案


3.2 设计接入层的高可用架构#

接入层设计相关产品 ☆☆
云解析与CLB构建接入层高可用架构 ☆☆☆
CLB与Anycast IP构建接入层高可用架构 ☆☆
使用Anycast IP解决CLB冗余、接入层安全架构和BGP高防架构 ☆☆

• 基于腾讯云产品的接入层设计
  • 接入层产品清单
    CLB， Anycast CLB， 云解析， BGP高防
  • 云解析
    云解析提高CLB的冗余[pic]
  • Anycast
    使用Anycast IP提高用户接入可用性[pic]
    使用Anycast IP解决CLB冗余[pic]
  • BGP高防
    • BGP高防使用建议
      • 平滑切换线上业务到BGP高防IP
        技术维度
        业务维度
      • 源站IP暴露的解决方法
        防止出现攻击绕过高防直接攻击源站IP的情况，强烈建议参考以下方法
      • BGP高防IP+源站[pic]
      • 业务系统压力测试

4. 构建应用层高可用架构#

4.1 应用层高可用架构的设计原则#

应用层设计面临的问题 ☆
应用层高可用设计思路 ☆☆☆

• 应用层设计面临的问题

  • 软件架构如何选择
  • 应用部署容量如何规划
  • 应用部署落地平台如何选择
  • 如何考虑应用层的容灾
  • 应用层的安全如何保障

• 应用层高可用设计思路

  • 软件架构选择
    传统应用和云原生应用
  • 应用扩展和容量规划
    传统应用: 云主机+负载均衡+弹性伸缩, 配置伸缩策略实现资源池容量的弹性
    云原生应用可考虑微服务+容器化部署
  • 应用的容灾问题
    多可用区 多地域容灾部署
    应用set化部署
  • 安全设计
    结合应用层安全防护产品， 加固应用层防护

4.2 设计应用层高可用架构#

应用层设计相关产品 ☆☆
传统应用高可用 ☆☆
云原生应用部署、应用的容灾设计 ☆☆

• 应用层设计相关产品

• 传统应用高可用

  • CLB+CVM+AS
    • 架构图 [pic]
    • 应用实践

• 云原生应用部署

  • 涉及的产品
    • 微服务平台 TSF
    • API网关
    • TKE容器服务
  • 云原生应用部署方案[pic]

• 应用的容灾设计[pic 要重新看]

  • 单区域容灾
  • 跨地域容灾
  • 跨地域多活
    业务拆分, 单元化部署
  • 混合云部署
    云上和IDC各部署一套完整的业务系统
  • 异地多活set化部署
    Unit由多个set组成
    建议单写多读的架构
    set不一定限制在一个机房，可跨机房、跨地域部署

• 应用安全设计

  • web应用防火墙
  • 漏洞扫描
    saas服务
  • 移动应用安全
  • 应用级智能网关

5.构建中间件层的高可用架构#

5.1 中间件层高可用架构的设计原则#

中间件层面临的问题 ☆
中间件层高可用设计思路 ☆☆☆

5.2 设计中间件层高可用架构#

中间层设计相关产品 ☆☆
CMQ实现中间层高可用架构、Ckafka实现中间层高可用架构 ☆☆

6.构建数据层高可用架构#

6.1 数据层高可用架构的设计原则#

数据层高可用面临的问题 ☆☆
数据高可用的设计思路 ☆☆☆

6.2 设计数据层高可用架构#

数据层设计相关产品 ☆☆
CBS实现数据层高可用架构、CFS实现数据层高可用架构、 COS实现数据层高可用架构、CDB实现数据库层高可用架构 ☆☆☆
