eBPF

发表于 更新于 分类于 ， ，

目录#

历史#

转折点 2014年 - ebpf扩展到用户空间

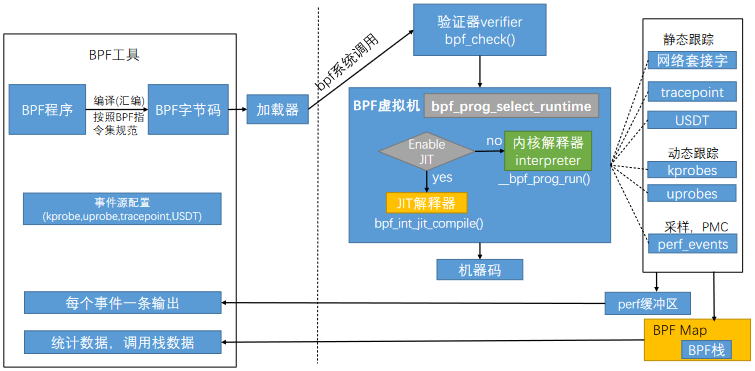

架构和组件[1][2]#

  • 架构

    • 数据(Map 用户态控制和加载)与功能分离(bpf内核字节码)

  • LLVM

    • LLVM编译出加载到内核中执行的汇编代码。
    • BPF是高级虚拟机, LLVM将C代码编译成BPF指令。

  • BPF验证器

  • JIT编译器
    直接将BPF字节码转换为机器码，减少运行时的时间开销。

  • BPF 映射Map

    • 负责在内核和用户空间之间共享数据
    • 双向的数据共享, 可以分别从内核和用户空间写入和读取数据

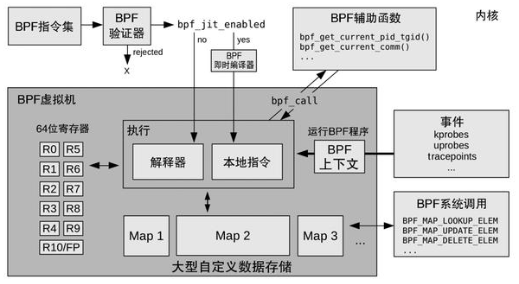

bpf运行时结构[2]#

  • bpf虚拟机实现包括一个解释器和JIT编译器

    • JIT编译器负责生成处理器可直接执行的机器指令
    • 指令集[4]
      • 从cBPF的33个扩展到87个
      • 最大指令数，初始值4096，现在放大到了100万条
    • 11个寄存器

  • bpf辅助函数

  • 跟踪支持的事件

    • 动态跟踪
      • kprobes/kretprobes
        内核中 , 数量多,非稳定ABI, fentry/fexit替代
      • uprobes/uretprobes
        用户态
    • 内核静态跟踪
      • tracepoints
        静态探针, 静态内核跟踪点
        稳定ABI, 数量和场景可能受限

eBPF的应用场景和对应的工具[4]#

  • 观察和跟踪
    • memleak
      内存使用情况
    • bcc
      • execsnoop - 系统调用，观察短时临时进程
    • pwru
      网络数据包的路径
    • profile
      火焰图
    • kubectl trace
  • 网络

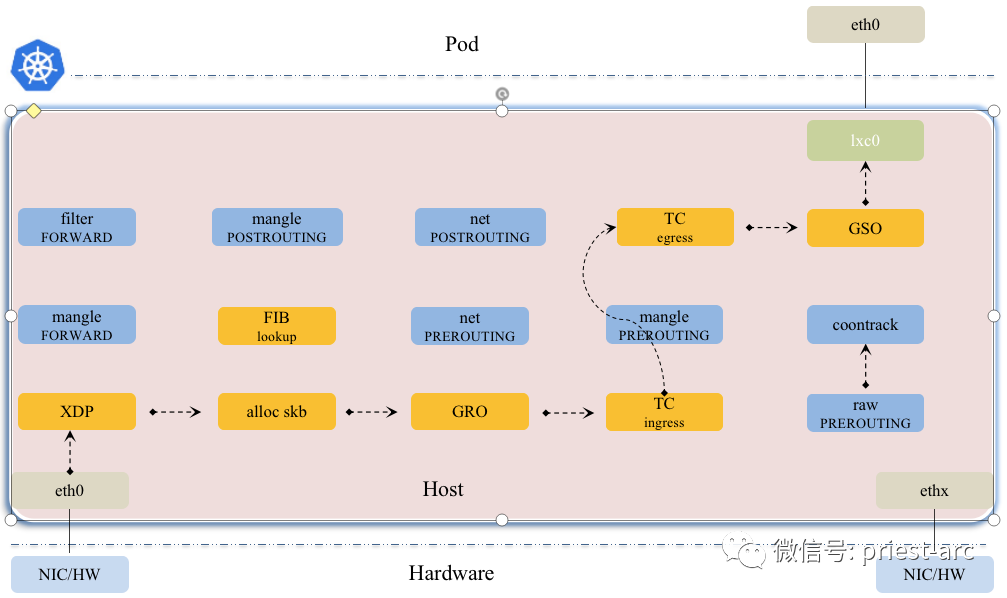

    • Cilium eBPF Datapath 短路处理 [6]
    • istio 使用 eBPF 优化流量劫持 [7]
  • 安全

eBPF开源项目#

  • tools
    • bcc
    • BPFTrace
    • kubectl-trace
  • 安全
    • Tracee - Aqua
    • Falco - Sysdig
    • Cilium Tetragon
    • ELkeid - 字节
    • eHIDS - 美团
  • 可观测
    • eBPF Exporter - eBPF+Prometheus
    • Pixie
    • Kindling - 谐云

参考#

  1. 《Linux内核观察技术BPF》
  2. 高效入门eBPF bilibili good - 西安邮电大学 贺东升
    高效入门eBPF 相关的ppt
  3. The BSD Packet Filter:A New Architecture for User-level Packet Capture bpf论文-1992
  4. ebpf技术简介（上） *** bili
  5. 深入浅出 eBPF｜你要了解的 7 个核心问题 阿里炎寻
    K8s问题排查全景图
  6. Cilium eBPF 网络解析
  7. Beyond Istio OSS —— Istio 服务网格的现状与未来
