一. 介绍和原理 #

  • calico 是容器网络的又一种解决方案，和其他虚拟网络最大的不同是，它没有采用 overlay 网络做报文的转发，提供了纯 3 层的网络模型。三层通信模型表示每个容器都通过 IP 直接通信，中间通过路由转发找到对方。在这个过程中，容器所在的节点类似于传统的路由器，提供了路由查找的功能。

  • 要想路由工作能够正常，每个虚拟路由器（容器所在的主机节点）必须有某种方法知道整个集群的路由信息，calico 采用的是 BGP 路由协议，全称是 Border Gateway Protocol。

  • BGP(Border Gateway Protocol 边界网关协议): 就是在大规模网络中实现节点路由信息共享的一种协议

BGP 协议传输的消息

+ 1 [BGP 消息]
+ 2 我是宿主机 192.168.1.3
+ 3 10.233.2.0/24 网段的容器都在我这里
+ 4 这些容器的下一跳地址是我

二. 组件 #

  • Calico 的 CNI 插件

  • Felix
    它是一个 DaemonSet，负责在宿主机上插入路由规则(即:写入 Linux 内核的 FIB 转发信息库)，以及维护 Calico 所需的网络设备等工作。

  1. 路由规则(核心)
<目的容器 IP 地址段> via <网关的 IP 地址> dev eth0
  1. iptables的配置组件Felix; 基于iptable/linux kernel包转发; 根据iptables规则进行路由转发;
  • BIRD， 路由广播组件BGP Speaker BIRD是 BGP 的客户端，专门负责在集群里分发路由规则信息。

三. 架构 #

1. Node-to-Node Mesh模式（小规模） #
  • 默认配置下，是一个被称为“Node-to-Node Mesh”的模式，一般推荐用在少于 100 个节点的集群里 Node 称为 BGP Peer

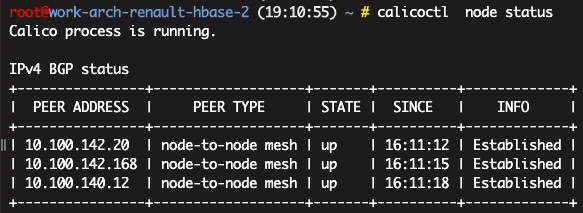

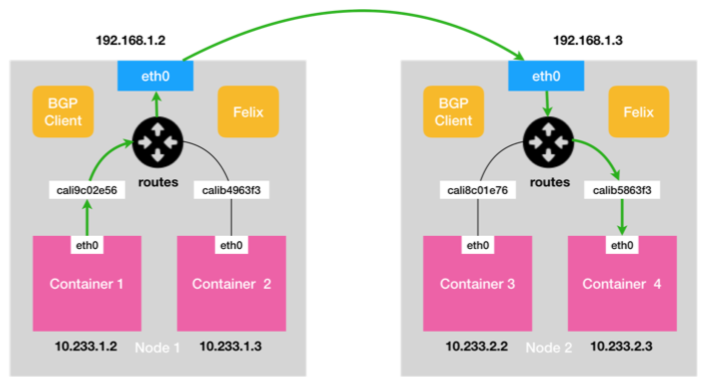

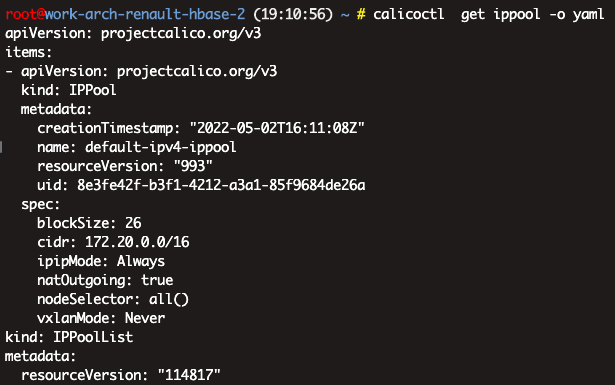

BGP Peer ippool-CIDR 网段分配 Node-to-Node Mesh模式（图中Route为路由规则）

  • 非overlay, Calico 没有使用 CNI 的网桥模式;
宿主机 Node 2 上的 Container 4 对应的路由规则，如下所示:

10.233.2.3 dev cali5863f3 scope link
即:发往 10.233.2.3 的 IP 包，应该进入 cali5863f3 设备。

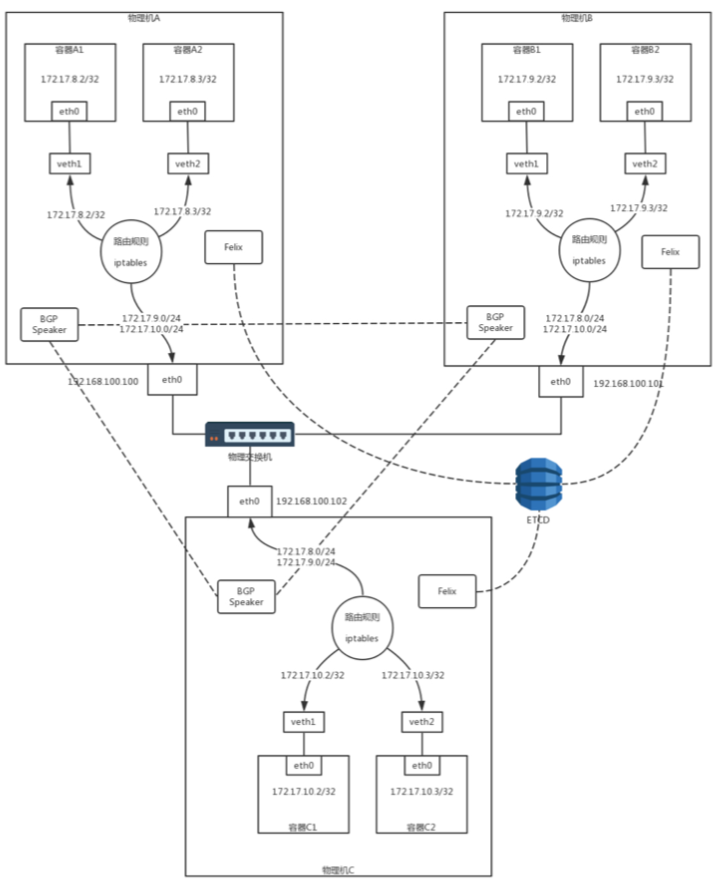

Node-to-Node Mesh模式(有iptable规则)

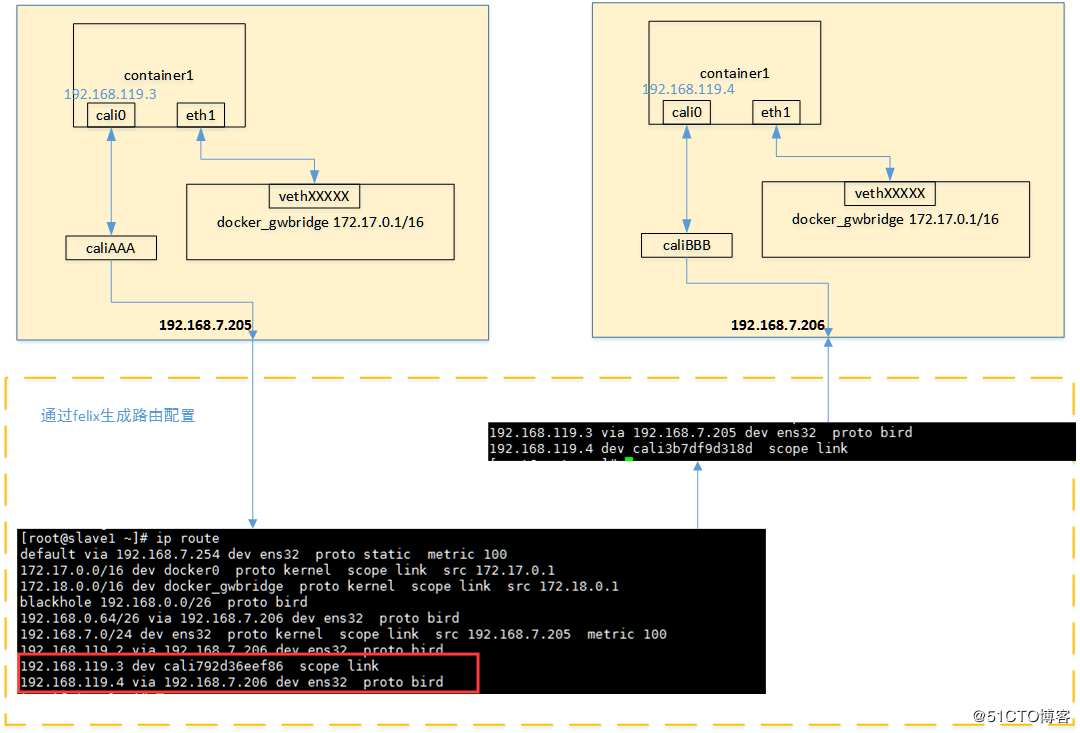

网路互通

2. Route Reflector模式 + IPIP模式（大规模） #

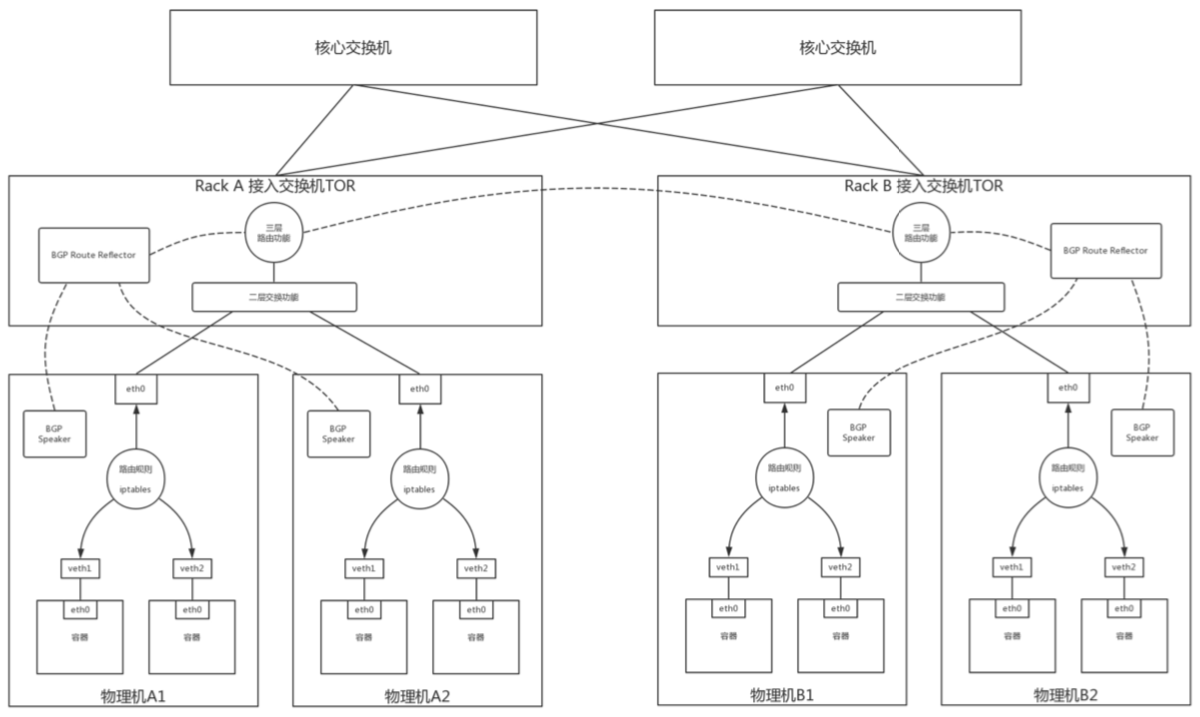

Route Reflector模式+IPIP模式

默认情况下，每个 calico 节点会和集群中其他所有节点建立 BGP peer 连接，也就是说这是一个 O(n^2) 的增长趋势。在集群规模比较小的情况下，这种模式是可以接受的，但是当集群规模扩展到百个节点、甚至更多的时候，这样的连接数无疑会带来很大的负担。为了解决集群规模较大情况下 BGP client 连接数膨胀的问题，calico 引入了 RR（Router Reflector） 的功能。

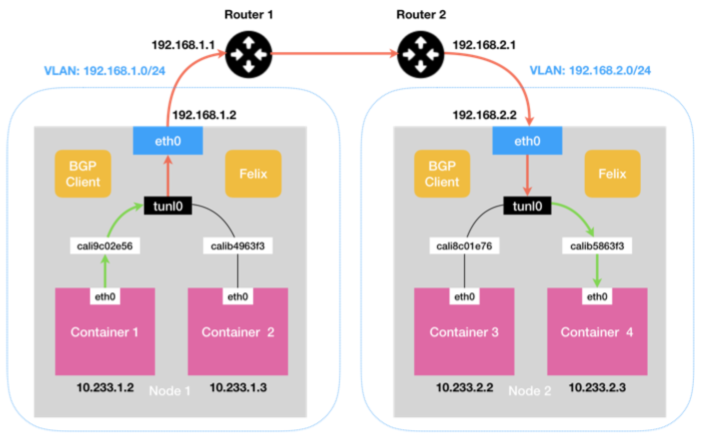

RR 的基本思想是选择一部分节点（一个或者多个）作为 Global BGP Peer，它们和所有的其他节点互联来交换路由信息，其他的节点只需要和 Global BGP Peer 相连就行，不需要之间再两两连接。更多的组网模式也是支持的，不管怎么组网，最核心的思想就是所有的节点能获取到整个集群的路由信息。 Route Reflector模式+IPIP模式
