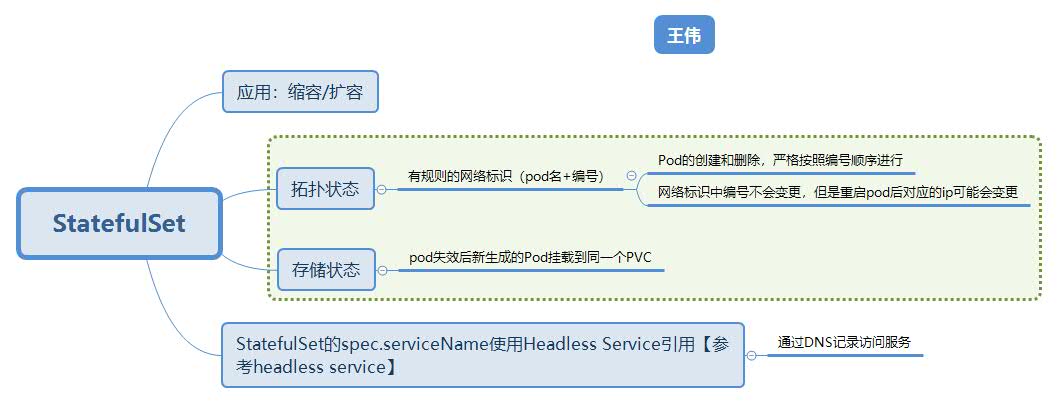

StatefulSet

源码分析 #

1. StatefulSet资源定义 #

1.1 StatefulSet定义 #

staging/src/k8s.io/api/apps/v1beta2/types.go

type StatefulSet struct {
  metal.TypeMeta
  metal.ObjectMeta
  Spec StatefulSetspec #1
  Status StatefulSetStatus #2
}

1.2 StatefulSetspec定义 #

#1
staging/src/k8s.io/api/apps/v1beta2/types.go

type StatefulSetspec struct {
  /// Pod副本数控制
  Replicas *int32

  /// Pod创建或者删除
  Selector *metav1.LabelSelector
  Template v1.PodTemplateSpec
  VolumeClaimTemplates []v1.PersistentVolumeClaim  # 存储状态【2】
  ServiceName string
  PodManagementPolicy PodManagementPolicyType      # 2.2节

  /// Pod升级和回滚
  UpdateStrategy StatefulSetUpdateStrategy         # 2.4节
  RevisionHistoryLimit *int32
}

1.3 StatefulSetStatus定义 #

#2
staging/src/k8s.io/api/apps/v1beta2/types.go

type StatefulSetStatus struct {
  ObservedGeneration *int64
  Replicas int32              # 所有属于该 StatefulSet的Pod数量
  ReadyReplicas int32         # 所有属于该 Statefulset的Pod且状态为ready的数量
  CurrentReplicas int32       # 所有属于该 StatefulSet当前版本的Pod数量(升级完成时会等于UpdatedReplicas)
  UpdatedReplicas int32       # 所有属于该 StatefulSet升级版本的Pod数量
  CurrentRevision string      # Statefulset当前版本的 set.Name+hash
  UpdateRevision string       # Stateful|Set升级版本的 set.Name+hash
  CollisionCount *int32
  Conditions []StatefulSetCondition
}

1.4 StatefulSet例子 #

apiVersion: v1
kind: Service
metadata:
  name: nginx
  labels:
    app: nginx
spec:
  ports:
  - port: 80
    name: web
  clusterIP: None
  selector:
    app: nginx
---
apiVersion: apps/v1
kind: StatefulSet
metadata:
  name: web
spec:                    ## 对应StatefulSetspec
  serviceName: "nginx"
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: k8s.gcr.io/nginx-slim:0.8
        ports:
        - containerPort: 80
          name: web
        volumeMounts:
        - name: www
          mountPath: /usr/share/nginx/html
  volumeClaimTemplates:       ## 存储状态
  - metadata:
      name: www
    spec:
      accessModes: [ "ReadWriteOnce" ]
      resources:
        requests:
          storage: 1Gi

2. StatefulSet Controller详细说明 #

前提: 应用的各实例启动需要遵循一定的顺序，顺序需要唯一的标识和编号.

2.1 Pod固定身份标识（编号） -> 拓扑状态【1】 #

名称维度

# pkg/controller/statefulset/stateful_set_utils.go

// getPodName gets the name of set's child Pod with an ordinal index of ordinal
func getPodName(set *apps.StatefulSet, ordinal int) string {
	return fmt.Sprintf("%s-%d", set.Name, ordinal)
}

索引号 ordinal={0~ StatefulSetSpec.Replicas - 1}

网络地址维度

headless service对应pod的网络地址(完整域名)为: <hostname>.<subdomain>.<ns>.svc.cluster.local

# pkg/controller/statefulset/stateful_set_utils.go

func initIdentity(set *apps.StatefulSet, pod *v1.Pod) {
	updateIdentity(set, pod)
	// Set these immutable fields only on initial Pod creation, not updates.
	pod.Spec.Hostname = pod.Name
	pod.Spec.Subdomain = set.Spec.ServiceName
}

从名称维度可知，podName是固定的，所以pod的网络地址也是固定的。

存储维度 -> 存储状态

Pod的各个 volume是通过PVC来管理的，所以只要 Volume对应的PVC能保持不变，那就可以保证存储不变。那么顺其自然一定会想到，只要PVC的名称也和Pod的索引位置绑定，那问题就解决了。

# pkg/controller/statefulset/stateful_set_utils.go

// getPersistentVolumeClaimName gets the name of PersistentVolumeClaim for a Pod with an ordinal index of ordinal. claim
// must be a PersistentVolumeClaim from set's VolumeClaims template.
func getPersistentVolumeClaimName(set *apps.StatefulSet, claim *v1.PersistentVolumeClaim, ordinal int) string {
	// NOTE: This name format is used by the heuristics for zone spreading in ChooseZoneForVolume
	return fmt.Sprintf("%s-%s-%d", claim.Name, set.Name, ordinal)
}

pod的名字和pvc的名字一一对应。

总结: 可以看到3个维度的固定，本质都是依赖Pod的索引位置(ordinal)来固定的。

2.2 StatefulSet Pod创建和删除 #

根据StatefulSetSpec.PodManagementPolicy的设置，Pod创建分为OrderedReady和 Parallel两种模式。

OrderedReady模式: 按索引号0 ~ replicas-1的顺序，前序Pod创建成功后，才会接下来创建下一个Pod。 Parallel模式:并发创建各个Pod。

而对于Pod删除，用户直接删除StatefulSet的Pod是无效的，因为 StatefulSet马上就会重建。如果要删除Pod,必须通过调整 StatefulSet的 Spec.Replicas来达到删除目的。即为Pod扩缩容处理。

2.3 Pod扩缩容 #

扩容处理: Replicas增大的情况，则直接是Pod创建的逻辑。缩容处理: 因为需要减少Pod，为了不和Pod创建过程冲突，缩容是从最大索引号开始删除Pod。

# pkg/controller/statefulset/stateful_set_control.go

if ord := getOrdinal(pods[i]); 0 <= ord && ord < replicaCount {
    replicas[ord] = pods[i]
} else if ord >= replicaCount {
    //pod索引号大于最新的Spec.Replicas,说明Replicas减小了，这些Pod需要被缩容掉
    condemned = append(condemned, pods[i])
}

// 从最大索引号开始缩容
for target := len(condemned) - 1; target >= 0; target-- {
    // 如果该Pod正在被删除,则等待被删除完成即可
    if isTerminating(condemned[target]) {
        if monotonic {
            return &status, nil
        }
        continue
    }

    // 如果被删除pod的前序pod中有不健康的,那么需要等待前序pod恢复为正常状态后才能继续缩容
    if !isRunningAndReady(condemned[target]) && monotonic && condemned[target] != firstUnhealthyPod {
        return &status, nil
    }

    // 到这里可以执行pod缩容删除了
    if err := ssc.podControl.DeleteStatefulPod(set, condemned[target]); err != nil {
        return &status, err
    }
    // 更新StatefulSet.Status
    if getPodRevision(condemned[target]) == currentRevision.Name {
        status.CurrentReplicas--
    } else if getPodRevision(condemned[target]) == updateRevision.Name {
        status.UpdatedReplicas--
    }
    if monotonic {
        return &status, nil
    }
}

2.4 Pod的升级 #

Pod升级策略由Spec.Update.Strategy字段指定，目前支持OnDelete和RollingUpdate两种模式。

2.4.1 OnDelete 模式 #

Spec.UpdateStrategy.Type=OnDelete: Spec.Template更新后，需要用户手动删除旧Pod，然后StatefulSet Controller会利用新的Spec.Template创建新Pod。代码中处理如下:

if set.Spec.UpdateStrategy.Type == apps.OnDeleteStatefulSetStrategyType {
    return &status, nil
}

当升级策略为OnDelete时，执行直接返回，等待用户手动删除pod。

2.4.2 RollingUpdate 模式 #

Spec.UpdateStrategy.Type=RollingUpdate: Spec.Template更新后，StatefulSet Controller会从最大索引号开始逐个升级Pod。即先删除pod，然后等到删除的pod被创建好后再进行下一个索引号的Pod升级。

RollingUpdate模式的Pod升级，可以只升级部分Pod。新旧Pod分水岭的索引号由Spec.UpdateStrategy.RollingUpdate.Partition指定。其中[0 ~ partition-1]索引号的Pod为旧版本，而[partition ~ replicas-1]索引号的Pod为新版本。当然如果 partition > Spec.Replicas，则不会升级任何Pod。

RollingUpdate模式的代码如下(下面主要为删除旧Pod)

updateMin := 0
if set.Spec.UpdateStrategy.RollingUpdate != nil {
    updateMin = int(*set.Spec.UpdateStrategy.RollingUpdate.Partition)
}

// 从最大索引号开始执行Pod升级处理(此处为旧Pod删除)
for target := len(replicas) - 1; target >= updateMin; target-- {
    // 如果pod为旧版本并且不在被删除状态，则执行Pod删除
    if getPodRevision(replicas[target]) != updateRevision.Name && !isTerminating(replicas[target]) {
        err := ssc.podControl.DeleteStatefulPod(set, replicas[target])
        status.CurrentReplicas--
        return &status, err // 直接退出,等待被删除Pod被创建
    }

    // 等待到被删除pod创建且ready，才进行下一个pod的升级。否则就退出for循环
    if !isHealthy(replicas[target]) {
        return &status, nil
    }
}

3. Statefulset的控制流程 #

经过上面代码级别的细节说明，下面大致梳理一下 StatefulSet Controller的控制流程。具体如下:

获取 StatefulSet: 由key从set.Lister(本地缓存)中获取到需要处理的 StatefulSet实例
获取 Statefulset所有Pod: 由StatefulSet.Spec.Selector从 pod.Lister(本地缓存)中过滤所有符合条件的Pod(且podName和 set.Name匹配) （1.2节）
获取当前版本和升级版本的 Controller Revision: 如果升级版本的 Controller Revision不存在，就新创建一个。(StatefulSet创建时，当前版本和升级版本相同。当前升级完成后,他们也相同)
从0 ~ Spec.Replicas-1逐个索引，创建StatefulSet Pod。 (2.2节)
所有pod创建完成后，进入扩缩容逻辑处理(如果需要扩缩容操作的话) （2.3节）
扩缩容操作完成后，进入Pod升级逻辑(如果需要Pod升级操作的话) （2.4节）
更新 StatefulSet的 Status （1.3节）
