Kubenetes资源模型

关键词 #

资源模型, 资源管理

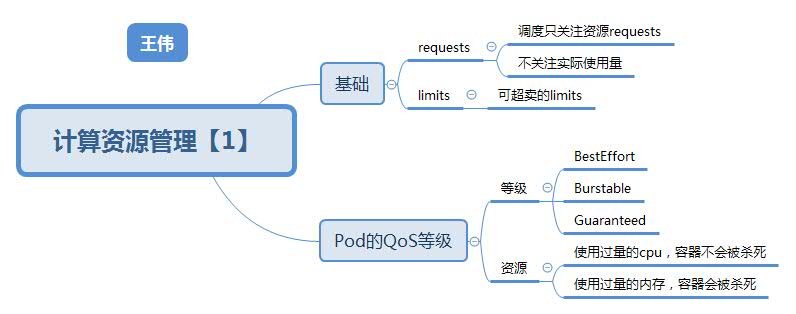

Kubenetes资源模型

资源模型 #

requests limits #

CPU资源被称作 “可压缩资源”: Pod 只会“饥饿”，但不会退出. 内存资源被称作“不可压缩资源”: Pod 会因为 OOM（Out-Of-Memory）被内核杀掉。

Kubernetes 这种对 CPU 和内存资源限额的设计，实际上参考了 Borg 论文中对**“动态资源边 界”**的定义，既：容器化作业在提交时所设置的资源边界，并不一定是调度系统所必须严格遵守 的，这是因为在实际场景中，大多数作业使用到的资源其实远小于它所请求的资源限额。

而 Kubernetes 的 requests+limits 的做法，其实就是上述思路的一个简化版：用户在提交 Pod 时，可以声明一个相对较小的 requests 值供调度器使用，而 Kubernetes 真正设置给容器 Cgroups 的，则是相对较大的 limits 值。不难看到，这跟 Borg 的思路相通的。

limits: 而在真正设置 Cgroups 限制的时候，kubelet 则会按照 limits 的值来进行设置 requests: 在调度的时候，kube-scheduler 只会按照 requests 的值进行计算

QoS #

Guaranteed: requests == limits Burstable: 至少有一个 Container 设置了 requests BestEffort: 没有设置 requests，也没有设置 limits

cpuset: 把容器绑定到某个 CPU 的核上，而不是像 cpushare 那样共享 CPU 的计算能力.

  • cpuset配置:
  • Guaranteed
  • CPU 资源的 requests == limits

CPU CGroup配置 #

CGroup类型 参数 QoS 值
容器的CGroup cpu.shares BestEffort
Burstable
Guaranteed		 2
requests.cpu * 1024
requests.cpu * 1024
容器的CGroup cpu.cfs_quota_us BestEffort
Burstable
Guaranteed		 -1
limits.cpu * 100
limits.cpu * 100
Pod的CGroup cpu.shares BestEffort
Burstable
Guaranteed		 2
Pod所有容器(requests.cpu * 1024)之和;
Pod所有容器(requests.cpu * 1024)之和;
Pod的CGroup cpu.cfs_quota_us BestEffort
Burstable
Guaranteed		 -1
Pod所有容器(limits.cpu * 100)之和;
Pod所有容器(limits.cpu * 100)之和;

在cgroup中的设置

requests.cpu #

requests.cpu=250m cpu.shares = (250/1000)/1024 cpu.shares 默认 则是 1024

limits.cpu #

limits.cpu=500m cpu.cfs_quota_us = (500/1000)* 100ms cpu.cfs_period_us 的值始终是 100ms

CGroup v2 #

驱逐策略 && OOM Killer #

驱逐 #

kubelet参数 分类 驱逐方式
evictionSoft 软驱逐 有宽限期， pod优雅终止， 不会影响应用。
evictionHard 硬驱逐 没有宽限期， 可能影响应用。
基于内存压力的驱逐 #
MemoryPressure = true
驱逐规则
基于磁盘压力的驱逐 #
DiskPressure = true
驱逐规则

Eviction 在 Kubernetes 里其实分为 Soft 和 Hard 两种模式。 Soft Eviction模式： 允许你为 Eviction 过程设置一段“优雅时间”； Hard Eviction模式： Eviction 过程就会在阈值达到之后立刻开始；

Eviction时机： BestEffort > Burstable > Guaranteed

内存OOM Killer行为 #

按进程的oom_score来进行优先级排序，选择待终止的进程，oom_score越高， 越容器被终止。

oom_score = (内存占总内存的比例值) * 10 + oom_score_adj

Pod QoS类型 oom_score_adj
Guaranteed -998 (不会被kill)
BestEffort 1000 (优先被kill)
Burstable min(max(2,1000 - (1000 * memoryRequestsBytes)/machineMemoryCapacityBytes), 999)

参考 #

  1. 《Kubenetes in Action》 七牛容器云团队
  2. 深入剖析Kubernetes - 40 Kubernetes的资源模型与资源管理 张磊
  3. «模块九-生产化集群的管理» 孟凡杰
