Ceph 总结

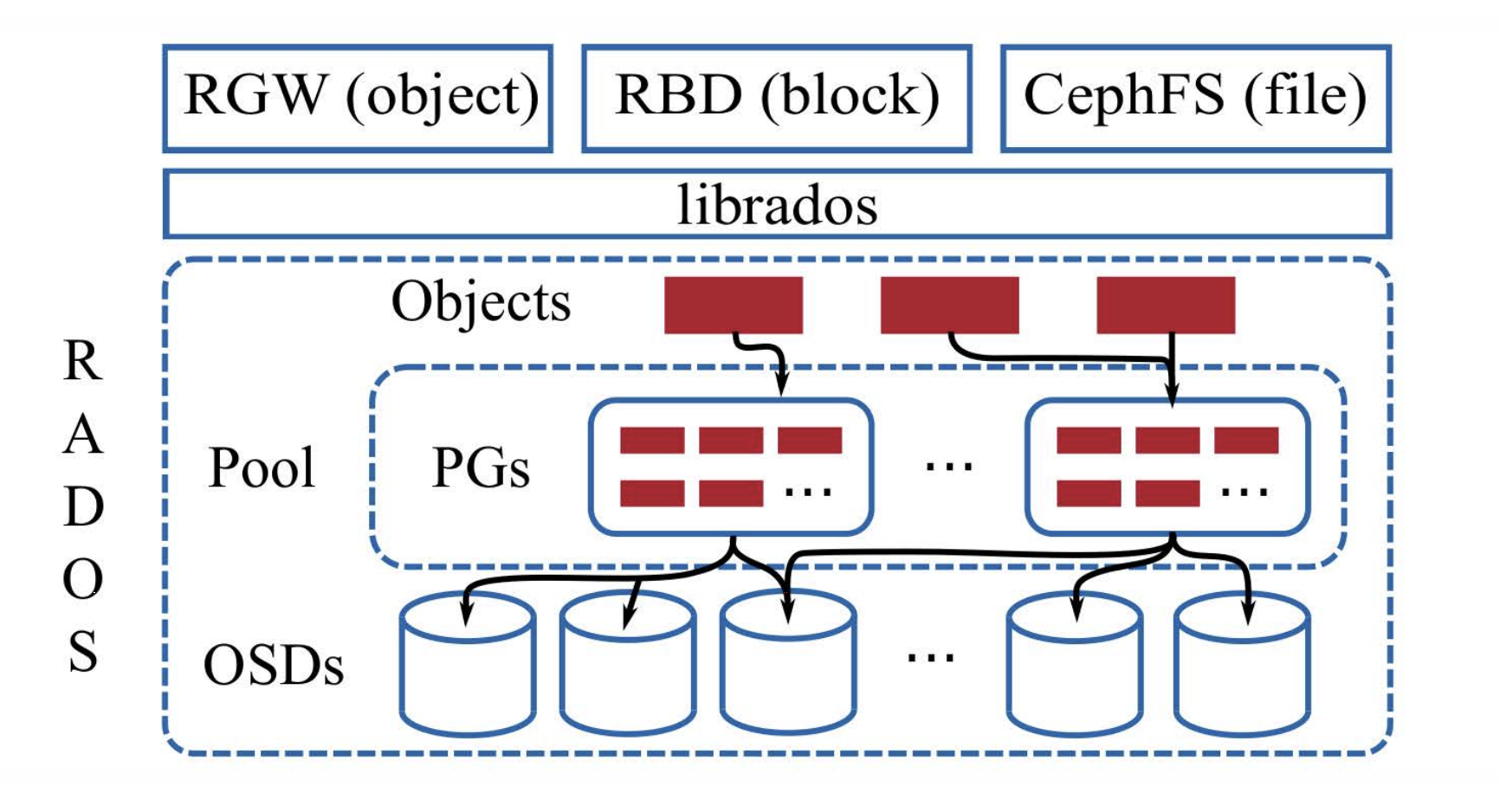

Ceph架构图 #

ceph架构图

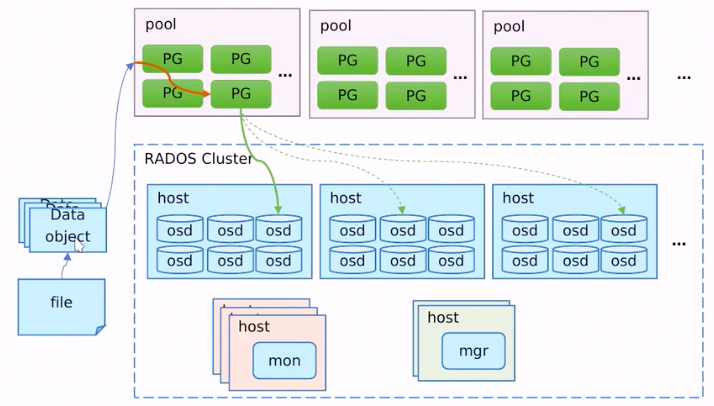

架构[2] #

基础存储系统

rados:基础存现系统RADOS(Reliable,Autonomic,Distribuuted object store，既可靠的、自动化的、分布式的对象存储).所有存储在Ceph系统中的用户数据事实上最终都是由这一层来存储的。Ceph的高可靠、高可扩展、高性能、高自动化等等特性本质上也是由这一层所提供的。
RADOS -
RADOS全称Reliable Autonomic Distrubuted object Store,是Ceph集群的精华，用户实现数据分配，Failover等集群操作

基础库librados:

librodos:这一层的功能是对RADOS进行抽象和封装，并向上层提供API，以便直接基于RADOS进行应用开发。特别要注意的是，RADOS是一个对象存储系统，因此，librodos实现的API也只是针对对象存储功能的。
Libradio -
Librados是RODOS提供库，因为RADOS是协议很难直接访问，因此上层的RBD、RGW和CephFS都是通过librados访问的，目前提供PHP、Ruby、Java、Python、C和C++支持。

高层应用接口

Ceph主要有三个基本进程[2][5] #

osd:
用于集群中所有数据与对象的存储。处理集群数据的复制、恢复、回填、再负载。并向其他osd守护进程发送心跳，然后向Mon提供一些监控信息。
当Ceph存储集群设定数据有两个副本时，则至少需要两个OSD守护进程即OSD节点，集群才能达到active+clean状态。
MDS(可选)
为Ceph文件系统提供元数据计算、缓存与同步(也就是说，ceph块设备和ceph对象存储不使用MDS)。在ceph中，元数据也是存储在osd节点中的，mds类似于元数据的代理缓存服务器。MDS进程并不是必须的进程，只有需要使用CEPHFS时，才需要配置MDS节点。
Monitor
监控整个集群的状态，维护集群的cluster MA二进制表，保证集群数据的一致性。ClusterMAP描述了对象存储的物理位置，以及一个将设备聚合到物理位置的桶列表。
Manager(ceph-mgr)
用于收集ceph集群状态，运行指标，比如存储利用率、当前性能指标和系统负载。对外提供ceph dashboard(ceph-ui)和resetful api,manger组件开启高可用时，至少2个
MDS -
MDS全称Ceph Metadata Server，是CephFS服务依赖的元数据服务
Monitor -
监控整个集群的状态，维护集群的cluster MA二进制表，保证集群数据的一致性
OSD -
OSD全程Object storage Device,也就是负责响应客户端请求返回具体数据的进程。一个Ceph集群一般都有很多个OSD

生产环境

Ceph核心组件及概念介绍[2][6] #

Object
Ceph最底层的存储单元是Object对象，每个object包含数据和原始数据。
[自带元数据]
[id + binary data + metadate(key+value)]
PG
PG全称Placement Grouops,是一个逻辑的概念，一个PG包含多个OSD。引入PG这一层其实是为了更好的分配数据和定位数据。
CRUSH
CRUSH是Ceph使用的数据分布算法，类似一致性哈希，让数据分配到预期的地方。
Ceph纠删码
[数据保护, 数据恢复]
客户端的数据条带化
存储内容进行顺序分片, 分布式存储每个分片

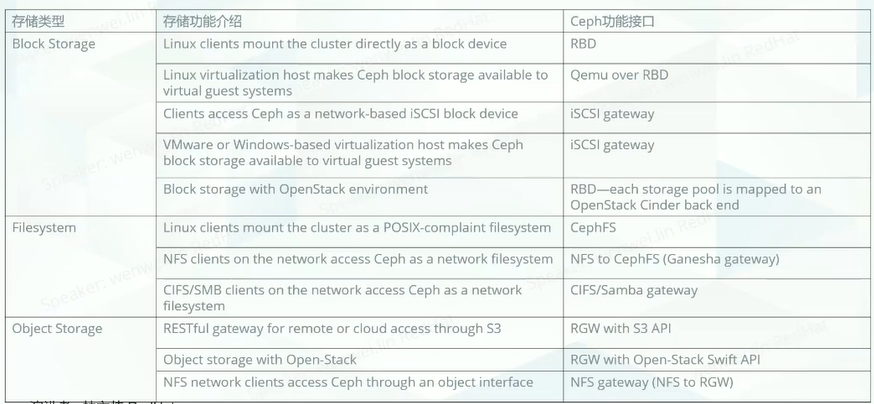

ceph支持的存储接口[7] #

ceph支持的存储接口

部署 & 工具 #

场景[7] #
