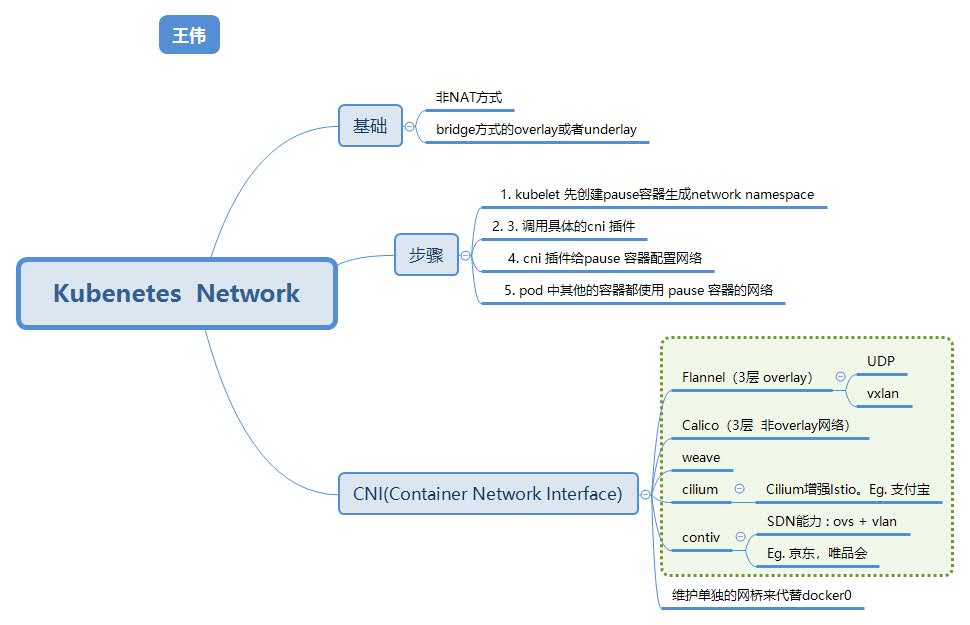

图1.Kubenetes网络

一. 容器和容器之间的网络 #

使用Docker的一种网络模型：–net=container
每个Pod容器有有一个pause容器

二. Pod与Pod之间的网络 #

2.0 Overview #

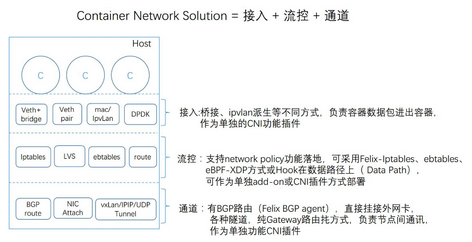

K8S 网络

2.1 同节点pod通信 #

基础: 网桥 bridge
通过网桥通信

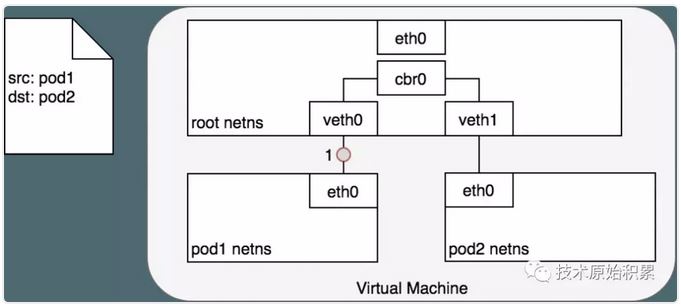

pod-to-pod-in-node 图2. 同节点pod通信

2.2 不同节点中的Pod通信（跨主机网络通讯） #

2.2.1 Overlay (Flannel方案) #

flannel-UDP模式(三层overlay)

原理： fannelId进程封装/解开虚拟网卡docker0,fannel0的数据; 三层的overlay网络;
组件： TUN设备是3层的虚拟网络设备 ; fannel0
劣势: 三次用户态和内核态切换 ; 性能差，已弃用

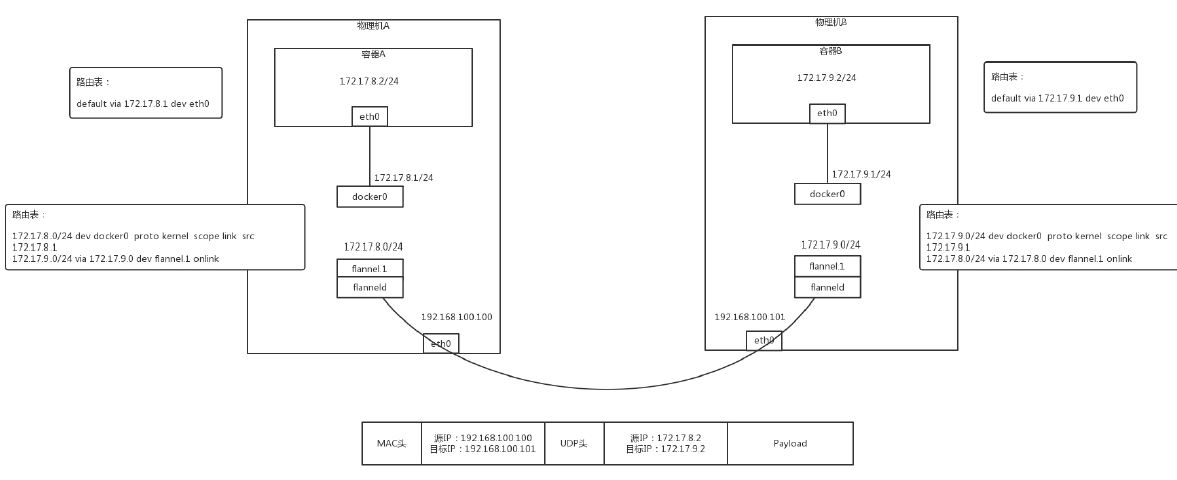

图3. flannel-UDP模式

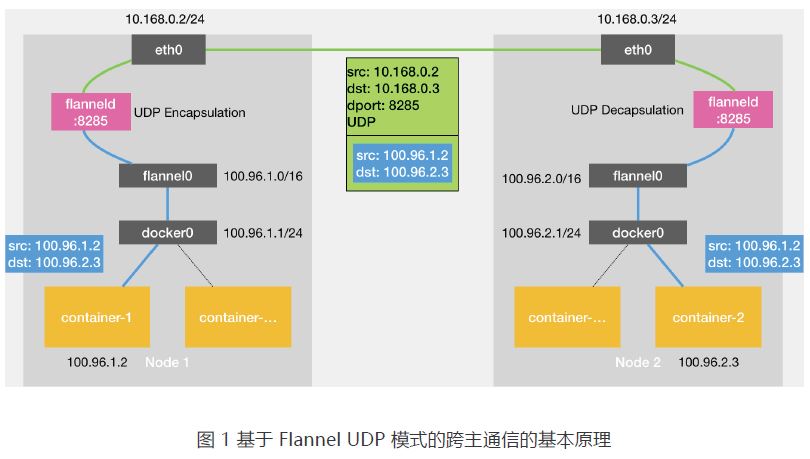

图4. flannel-UDP模式

flannel-vxlan模式(两层虚拟网络)

VXLAN 的覆盖网络的设计思想是：在现有的三层网络之上，“覆盖”一层虚拟的、由内核 VXLAN 模块负责维护的二层网络，使得连接在这个 VXLAN 二层网络上的“主机”（虚拟机或者容器都可以）之间，可以像在同一个局域网（LAN）里那样自由通信
组件： VTEP（VXLAN Tunnel End Point）设备; fannel.1; 组成一个虚拟的两层网络
优势：进行封装和解封装的对象，是二层数据帧（Ethernet frame）; 而且这个工作的执行流程，全部是在内核里完成的（因为VXLAN本身就是内核中的一个模块）; 主流的网络容器方案。

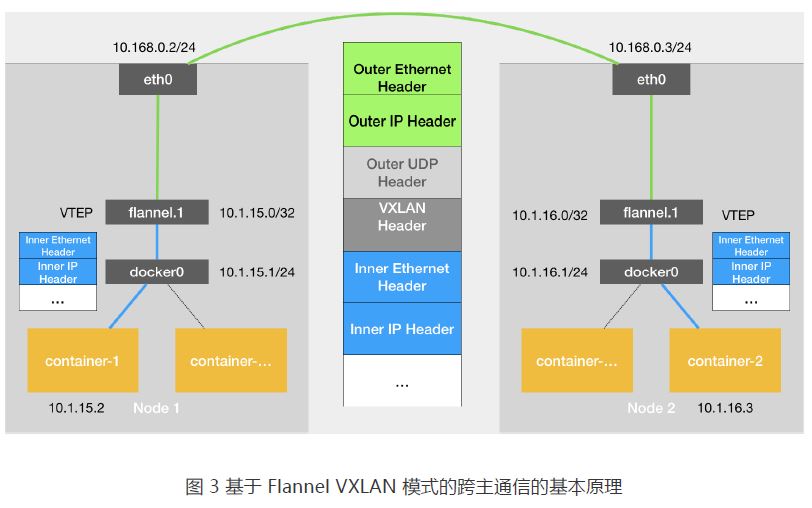

图5. flannel-vxlan模式

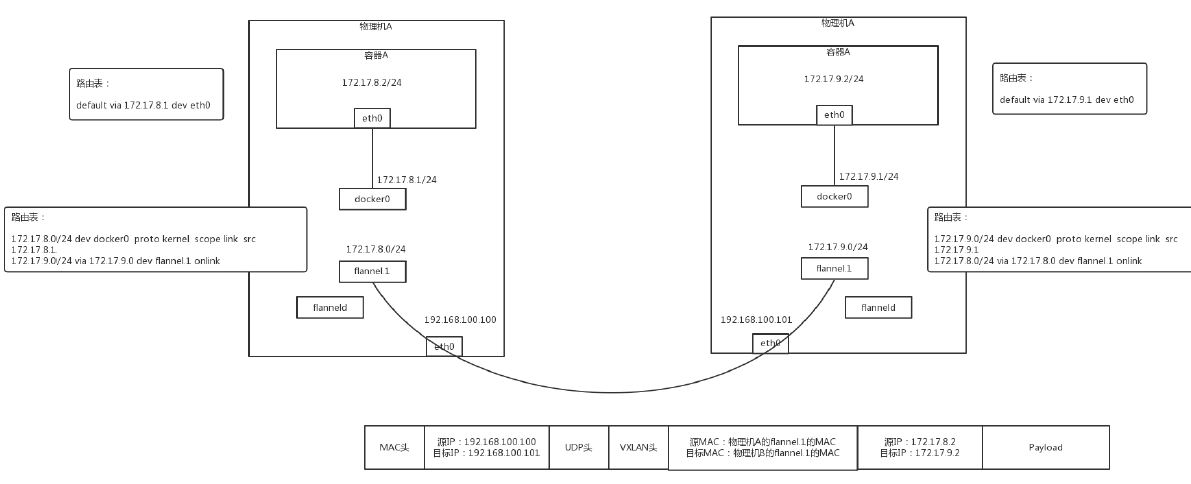

图6. flannel-vxlan模式

2.2.2 纯3层网络方案 #

Flannel host-gw模式

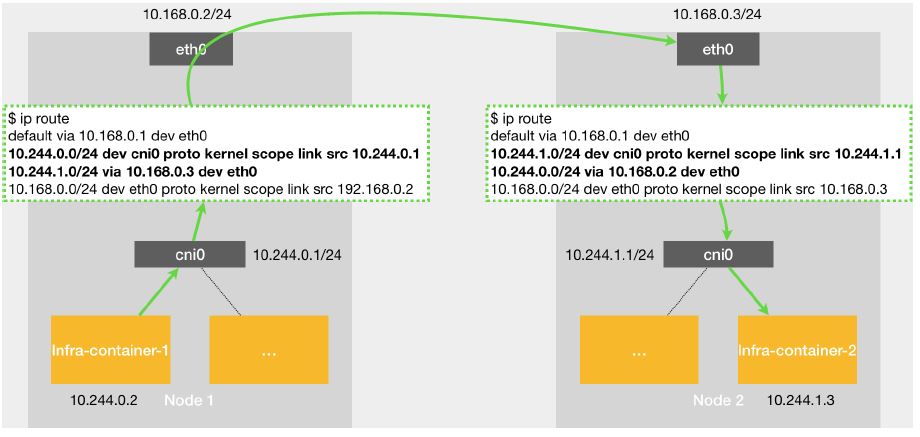

flannel-host-gw

host-gw 模式工作原理：其实就是将每个 Flannel 子网（Flannel Subnet，比如：10.244.1.0/24）的“下一跳”，设置成了该子网对应的宿主机的 IP 地址。也就是说，这台“主机”（Host）会充当这条容器通信路径里的“网关”（Gateway）。这也正是“host-gw”的含义。
核心路由规则： <目的容器 IP 地址段> via <网关的 IP 地址> dev eth0

$ ip route
...
10.244.1.0/24 via 10.168.0.3 dev eth0

优势：根据实际的测试，host-gw 的性能损失大约在 10% 左右，而其他所有基于 VXLAN“隧道”机制的网络方案，性能损失都在 20%~30% 左右。

Calico

原理:
- 基于iptable/linux kernel包转发;
- 根据iptables规则进行路由转发;
- 非overlay, Calico 没有使用 CNI 的网桥模式;
核心
- 路由规则： <目的容器 IP 地址段> via <网关的 IP 地址> dev eth0
组件:
- 路由规则; iptables的配置组件Felix;
- 路由广播组件BGP Speaker;

Host Network模式

容器的网络和宿主机的网络打平，在同一层;
underlay方案;

2.2.3 总结: #

flannel-UDP模式和flannel-vxlan模式都可以称作"隧道"机制；都是是overlay的。
普适性最强 flannel-VxLan (OpenShift使用)
二层可直连可选用Calico / Flannel host-gw

/	overlay（隧道）	underlay（路由）
L2	Vxlan(大二层通讯双方在同一逻辑网段内)	IPvlan L2模式 Macvlan 9
L3	flannel-UDP（类似L2 overlay，在节点上增加一个网关）	IPvlan L3模式 flannel host-gw（不能跨两层网络） Calico BGP组网方式（大三层）

三. Pod与Service之间的网络 #

Kubernetes服务

四. Internet与Service之间的网络 #

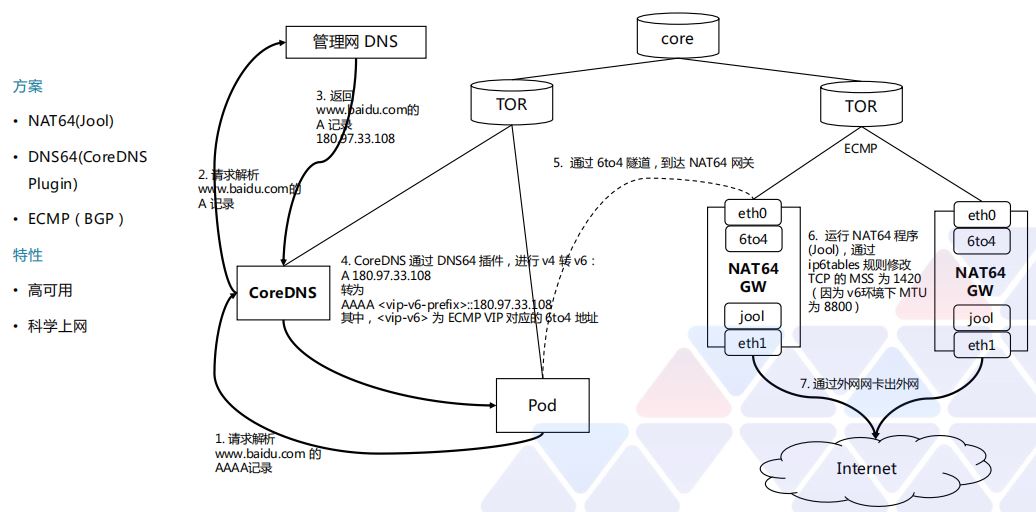

4.1 Service到Internet #

iptables执行源NAT( SNAT )

4.2 Internet到Service #
